د فولادو جوړښتونو لپاره د ساختماني پروسې معیارونه (د فولادو چوکاټونه)

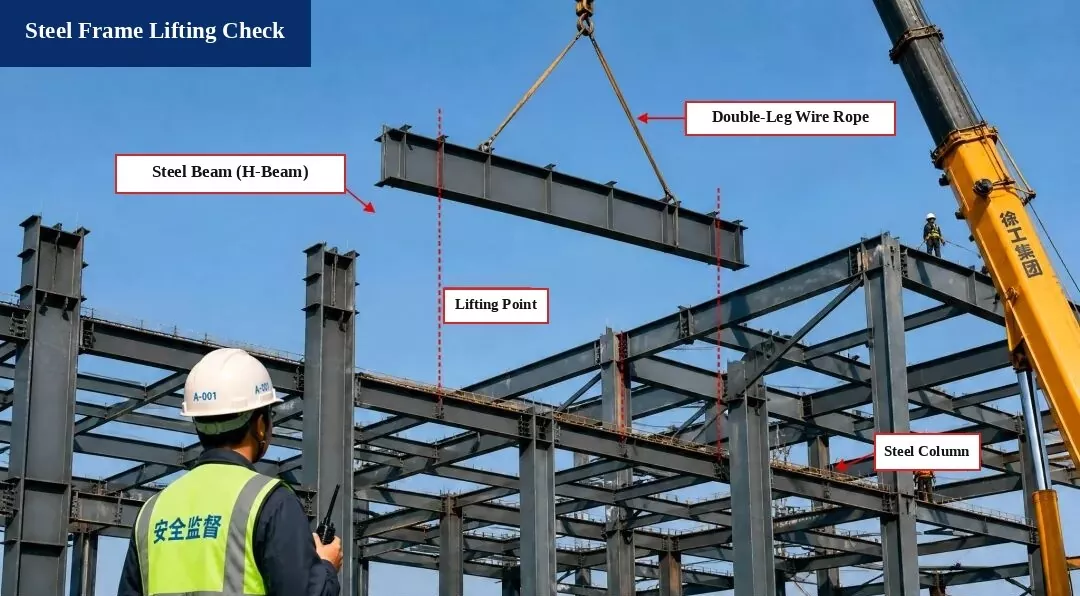

1. د فولادو چوکاټ پورته کولو چک (د پورته کولو محاسبه)

استخراج شوي عکس لیبلونه:پورته شوې برخه: د فولادو بیم (H-Beam) | د پورته کولو سلینګ: دوه پښه تار رسی سلینګ | د پورته کولو نقطه موقعیت | د فولادو چوکاټ کالم | د خوندیتوب څارونکی (هیلمټ A-001) | کرین: د XCMG ګروپ

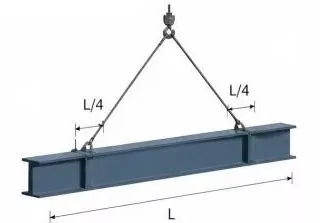

I. د پورته کولو ډیاګرام

غړی:د فولادو بیم H500×200×10×16، اوږدوالی L = 12.0 m

د پورته کولو ټکي:د بیم له هر پای څخه په L/4 کې تنظیم کړئ

د سلینګ زاویه:α ≈ 60°

II. د بار محاسبه

1. د بیم ځان وزن:
G = ρ × V = 78.5 kN/m³ × 0.212 m³/m × 12.0 m = 199.9 kN

2. متحرک بار فکتور:1.1 واخلئ

3. د ګولیو وزن:له پامه غورځول شوی (د پام وړ)

4. د پورته کولو ټول بار:
P = G × 1.1 = 219.9 kN

5. د سلینګ فشار (متوازن بار):
T = P / (2 × cos α) = 219.9 / (2 × cos 60°) = 219.9 kN

III. د سلینګ خوندیتوب چک

1. د سلینګ ډول:φ20 د فولادو تار رسی، د ماتولو بار Fb = 360 kN

2. د خوندیتوب فکتور (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

معیاري اړتیاوې پوره کوي!

پایله وګورئ:
د پورته کولو عملیات خوندي دي او د کوډ اړتیاوې پوره کوي.

2. د فولادو چوکاټ نصب او تفتیش — د فولادو بیم نصب کول

3. د فولادو چوکاټ نصب او معاینه — د فولادو چت تراس نصب کول

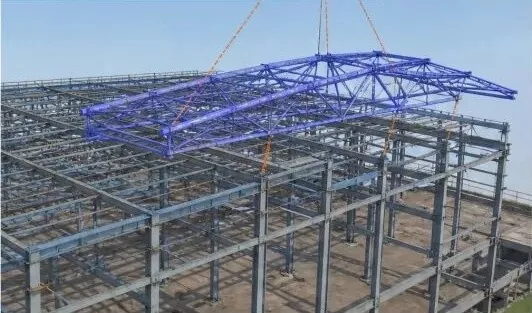

1. د 3D BIM سمولیشن:د پورته کولو پلان او نصب کولو ترتیب ته وده ورکولو لپاره د فولادو چت ټراس نصب کول انډول کړئ.

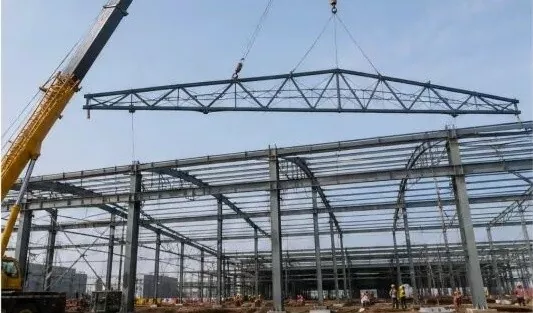

2. د چت تراس پورته کول:د ټراس پورته کولو لپاره د ټرک کرین وکاروئ او په تدریجي ډول یې موقعیت کې ځای په ځای کړئ پداسې حال کې چې متوازن ساتل کیږي.

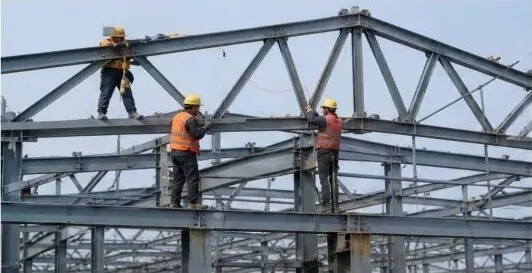

3. موقعیت او لنډمهاله سمون:وروسته له دې چې د چت ټاس په ځای کې وي، دا په لنډمهاله توګه خوندي کړئ او د هغې موقعیت او لوړوالی (لوړوالی) تنظیم کړئ.

4. د لوړ ځواک بولټ اتصال:د قوي پیوستون ډاډ ترلاسه کولو لپاره د ډیزاین قواعدو سره سم د لوړ ځواک بولټونه سخت کړئ.

5. د نصب کولو معاینه:د ټراس لوړوالی، سپان، موډل (انعطاف)، او عمودی سیده وګورئ ترڅو ډاډ ترلاسه کړئ چې دوی کوډ پوره کوي.

6. د تفتیش ریکارډ:د تفتیش له تیریدو وروسته، د ریکارډ فورمه ډکه کړئ او راتلونکي ساختماني مرحلې ته لاړ شئ.

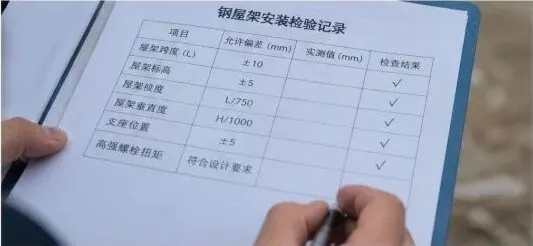

د فولادو چت Truss نصبولو تفتیش ریکارډ

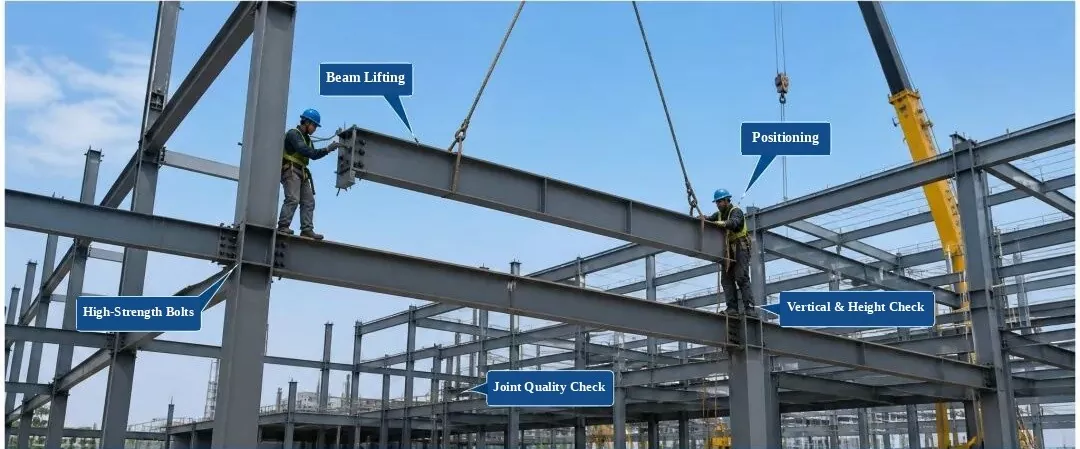

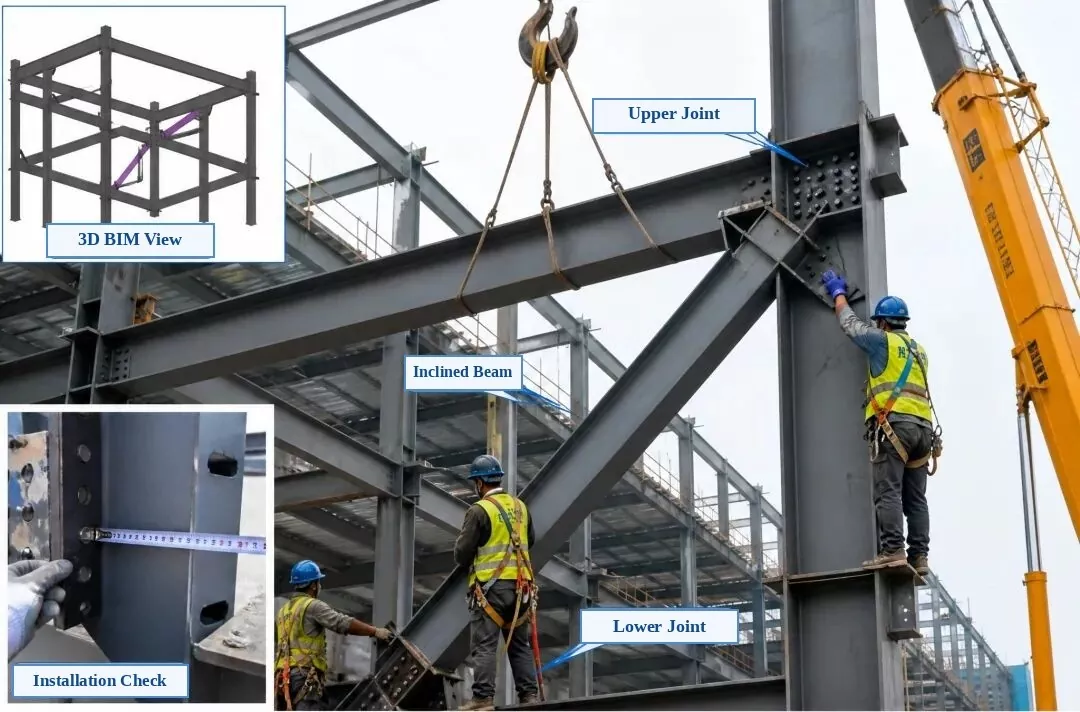

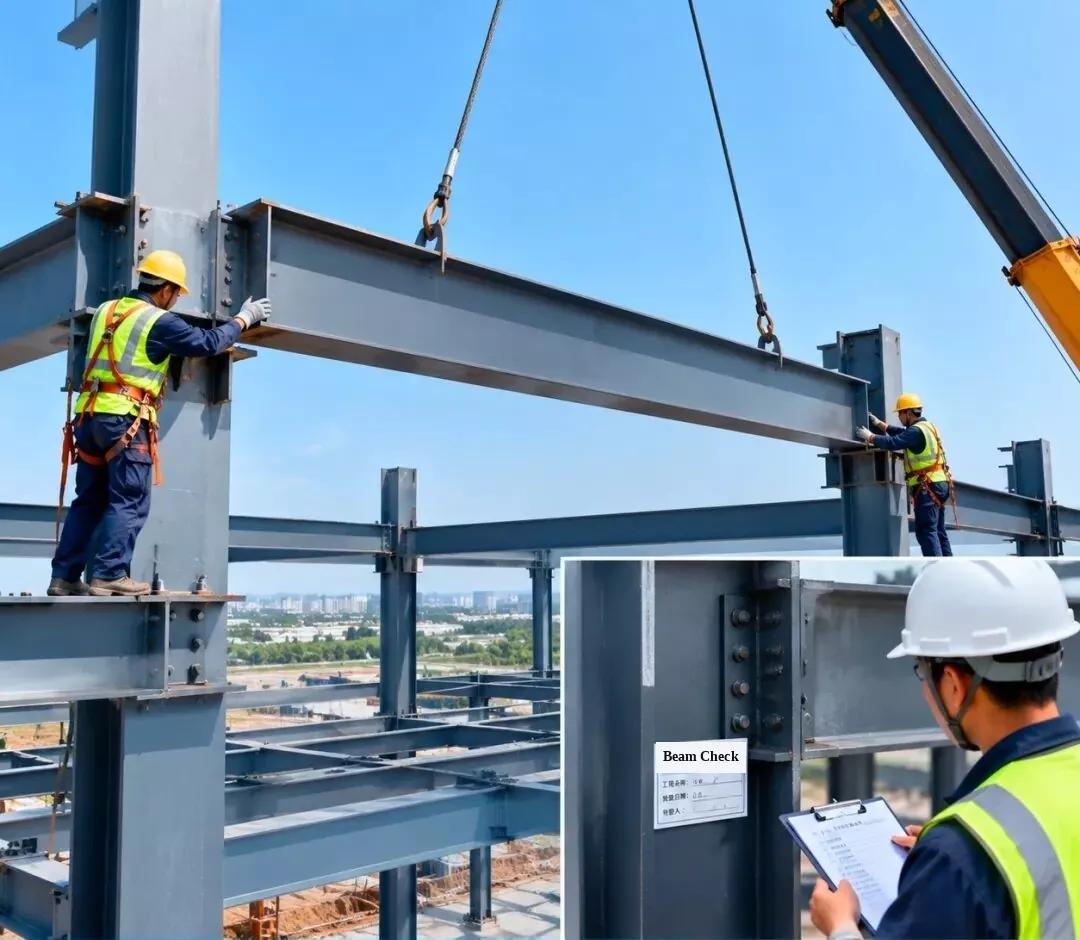

4. د فولادو چوکاټ نصبول او معاینه - د سټیل بیم نصب کول

استخراج شوي عکس لیبلونه:د پورتنۍ کیڼ اړخ انسیټ: 3D BIM لید | لاندینۍ کیڼ اړخ ته داخلول: د نصبولو چک | اصلي عکس: د پورتنۍ پیوستون ګډ، د فولادو بیم (ډییګونل بیم)، د ټیټ ارتباط ګډ

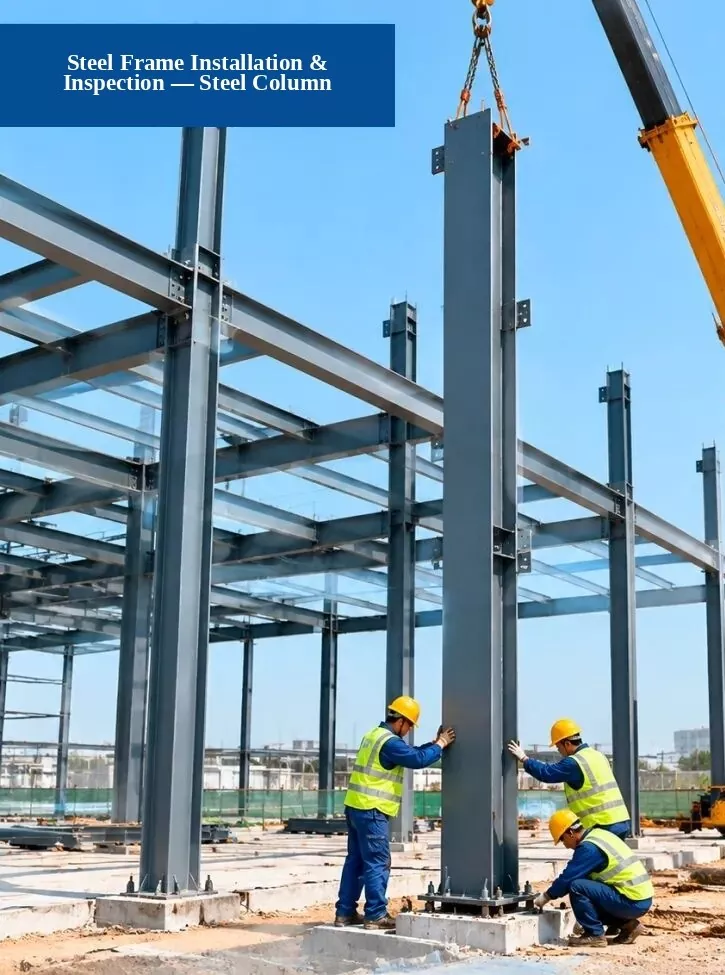

5. د فولادو چوکاټ نصبول او تفتیش - د فولادو کالم نصب کول

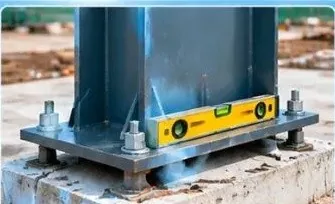

1. د بنسټ چک:وګورئ چې ایا د لنگر بولټ موقعیتونه، د بنسټ لوړوالی، او د بنسټ ابعاد د ډیزاین اړتیاوې پوره کوي.

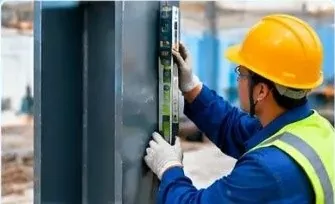

2. عمودی سمون چک:د ټول سټیشن، لیزر پلمب، یا مستقیم سطحه څخه کار واخلئ ترڅو وګورئ چې د سټیل کالم څومره مستقیم (عمودی) ولاړ دی.

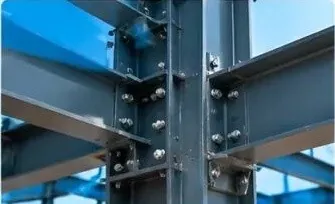

3. د پیوستون کیفیت چک کول:وګورئ چې ایا د لوړ ځواک بولټونه، ویلډز، او د ارتباط پلیټونه معیاري اړتیاوې پوره کوي.

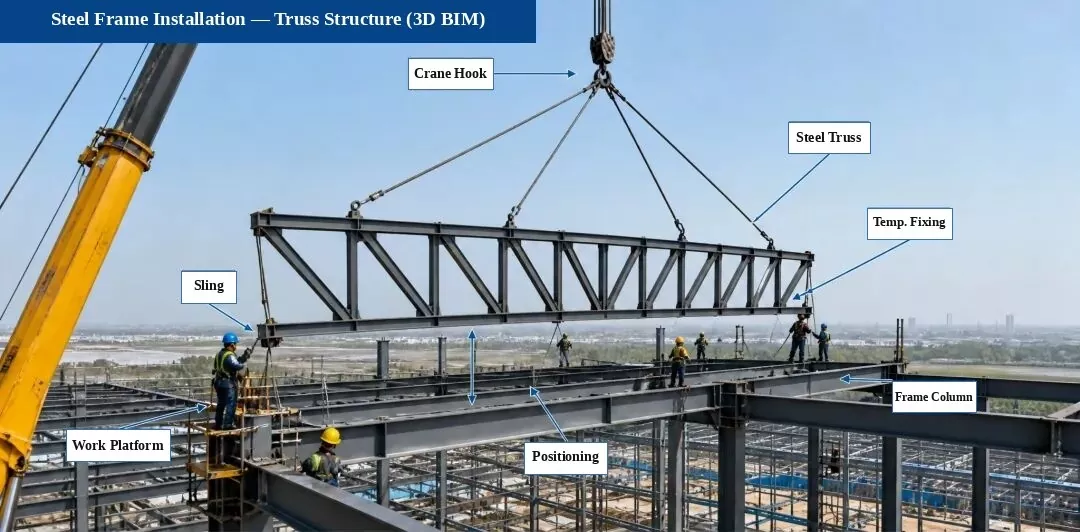

6. د فولادو چوکاټ نصب کول - د ټراس جوړښت نصب کول (3D BIM ډیاګرام)

استخراج شوي عکس لیبلونه:کرین هوک | د فولادو ترس جوړښت | لنډمهاله سمون | سلینګ پورته کول | د لوړ کاري پلیټ فارم | په موقف کې ځای | د فولادو چوکاټ کالم

د تفتیش کلیدي ټکي (د سایټ عکسونه):

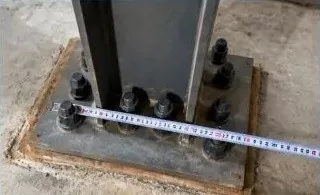

1. ملاتړ او ګډ چک

د ملاتړ بولټونو موقعیتونه او لوړوالی چیک کړئ، شیم پلیټونه، او سرایت شوي برخې ډاډ ترلاسه کړئ چې دوی د ډیزاین اړتیاوې پوره کوي.

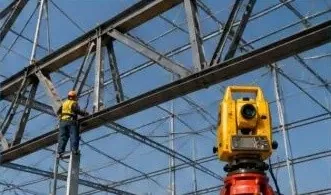

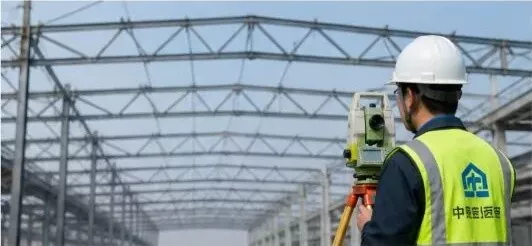

2. د ټراس الینمینټ چک

د ټول سټیشن څخه کار واخلئ ترڅو د مرکز کرښه، لوړوالی، او د ټریس زنګ اندازه کړئ، او د سمون سمونونه وکړئ.

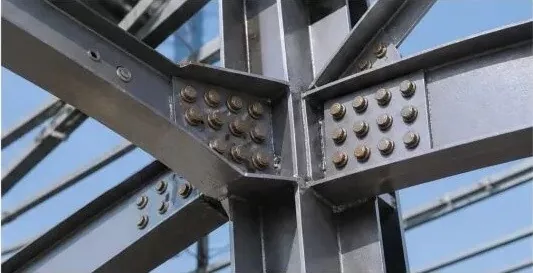

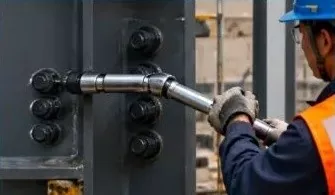

3. د لوړ ځواک بولټ چک

د لوړ ځواک بولټونو شمیر، اندازه، او تورک چیک کړئ، او د کوډ لخوا اړتیا سره سم یې بیا ازموینه وکړئ.

یادونه:په دې پروژه کې د ټراس جوړښت په فابریکه کې دمخه راټول شوی او د سایټ په برخو کې پورته شوی ترڅو دقیق نصب، کیفیت او خوندیتوب ډاډمن کړي.

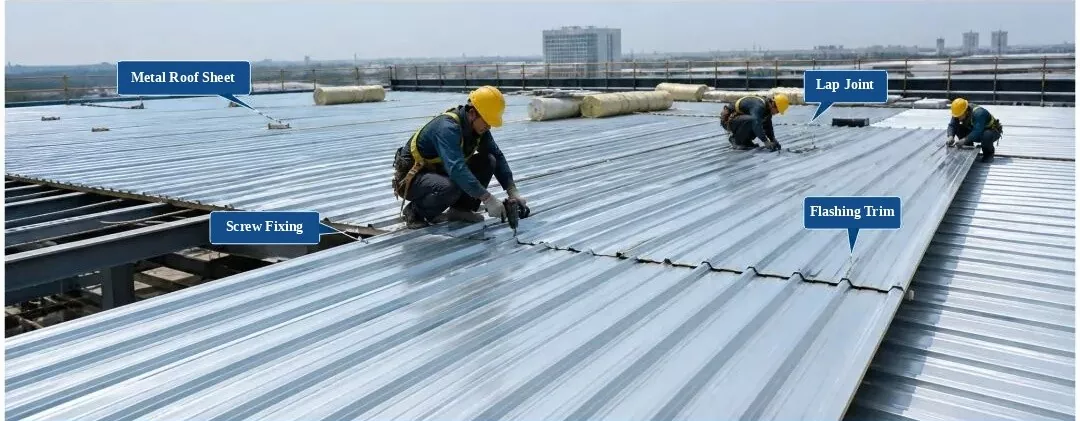

7. د فولادو چوکاټ او پروفایل شوي فلزي چت شیټ نصب او تفتیش

8. د فولادو چوکاټ نصبول او معاینه کول - د فولادو زینو او د دستګاه نصب کول

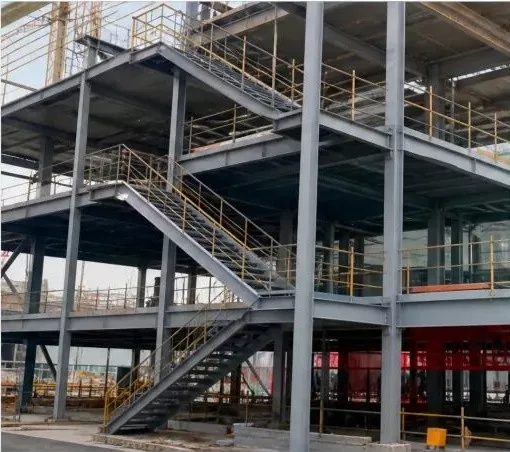

1. بشپړ شوي د فولادو زینې او لاستیکی (د سایټ عکس)

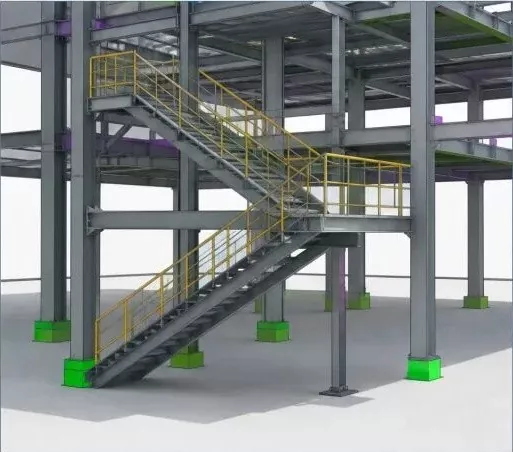

2. د 3D BIM ماډل (د فولادو زینې او لاستیکی)

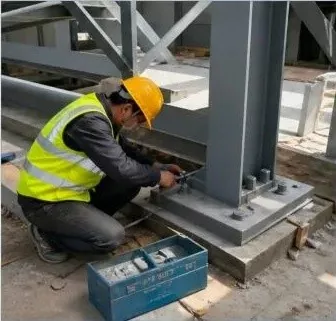

3. د فولادو زینو نصب کول (د سایټ کار)

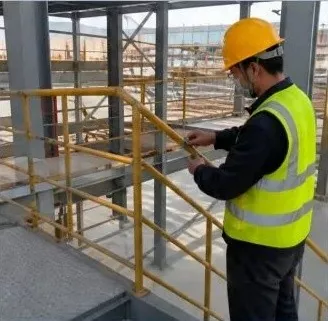

4. د دستګاه نصب کول (د سایټ کار)

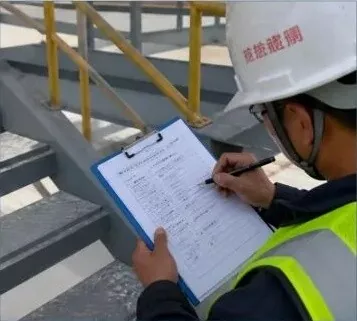

5. د نصب کولو کیفیت معاینه (د سایټ چیک)
